| 產品概述 |
|
本裝置是一種用標準模件由工廠組裝的組合式低壓開關柜，本裝置適用于交流50~60Hz，額定工作電壓660V及以下的供電系統，用于發電、輸電、配電、電能轉換和電能消耗設備的控制。
本裝置符合IEC439、VED660第五部分和GB7251《低壓成套開關設備》標準，ZBK36001《低壓抽出式成套開關設備》專業標準。
|
| 使用環境條件 |
1.周圍環境溫度不高于+40℃，不低于-5℃，24小時內平均不得高于+35℃。
2.大氣條件，空氣清潔，相對濕度在溫度為+40℃時不超過50%，在較低溫度時允許的有較高的相對濕度，例如+20℃時為90%，但應考慮到溫度變化，有可能會偶然地產生適當?shù)哪丁?br />
3.海拔高度不超過2000m。
4.本裝置適應于以下溫度的運輸和儲存過程：-25℃至+55℃的范圍之間，在短時間內（不超過24h）可達+70℃，在這些極限溫度下裝置不應遭到任何不可恢復的損傷，而且在正常的條件下應能正常工作。
5.如上述使用條件不能滿足時，應由用戶和制造廠商解決。
6.當本裝置使用于海上石油鉆采平臺和核電站時，應另行簽訂技術協議。 |
| 主要技術參數 |
1.額定絕緣電壓 ?。ǎ郑 ?60
2.額定工作電壓 （Ｖ） 380 660
3.主母線工作電流 ?。ˋ） 550（IP00） 4700（IP30)
4.主母線短時（IS)耐受電流 （KA） 100（有效值）
5.主母線短時峰值電流 （KA） 250（值）
6.配電母線（垂直母線）工作電流 （A） 1000
7.配電母線（垂直母線）短時峰值電流
標準型 ?。↘A） 90(值）
加強型 ?。↘A） 130(值） |
| 結構特點 |
1.設計緊湊：以較小的空間能容納較多的功能單元
2.結構通用型強，組裝靈活：以25mm為模數的C型型材能滿足各種結構型式，防護等級及使用環境的要求。
3.采用標準模塊設計：分別可組成保護、操作、轉換、控制、調節、測定、指示等標準單元，用戶可根據需要任意選用組裝。以200余種組裝件可以組成不同方案的柜架結構和抽屜單元。
4.安全性：大量采用高強度阻燃型公廁塑料組件，有效加強防護安全性能。
5.技術性能高：主要參數達到當代國際技術水平。
6.壓縮場地：三化程度高，可大大壓縮儲存和運輸預制件的場地。
7.裝配方便：不需要特殊復雜工具。 |

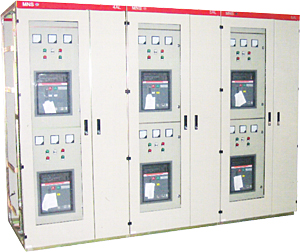

產品展示
