| 產品概述： |
本裝置是根據電力部主管上級、廣大電力用戶及設計部門的要求，為滿足不斷發展的電力市場對增容計算機接口、動力集中控制、方便安裝維修、縮短事故處理時間等需要、本著安全、經濟、合理、可靠的原則設計的新型低壓抽出式開關柜。產品具有分斷、接通能力高、動熱穩定性好、電氣方案靈活、組合方便、系列性實用性強、結構新穎、防護等級高等特點?？梢宰鳛榈蛪撼槌鍪介_關柜的換代產品使用。
本裝置符合IEC439-1《低壓成套開關設備和控制設備》、GB7251《低壓成套開關設備》、ZBK36001《低壓抽出式成套開關設備》等標準。適用于發電廠、變電站、石油化工部門、廠礦企業、高層建筑等低壓配電系統的動力、配電和電動機控制中心、電容補償?shù)入娔苻D(zhuǎn)換、分配與控制用。
在大容量的發電廠、大規模石化等行業的低壓動力控制中心和電動機控制中心等電力使用場合能滿足與計算機接口的特殊需要。 |
| 使用環境條件 |
1.周圍空氣溫度不高于+40℃，不低于-5℃，24小時內平均不得高于+35℃，超過時，需根據實際情況降容運行。
2.戶內使用，使用地點的海拔高度不得超過2000m。
3.周圍空氣相對濕度在溫為+40℃時不得超過50%，在較低溫度時允許有較大的相對濕度如+20℃時為90%，應考慮到由于溫度的變化可能會偶然產生凝露的影響。
4.裝置安裝時與垂直面的傾斜度不超過5%，且整柜相對平整（符合GBJ232-80標準）。
5.裝置應安裝在無劇烈震動和沖擊以及不足以使電器元件受到不應有腐蝕的場所。
6.用戶有特殊要求時，可與制造廠協商解決。 |
| 主要技術參數 |
1.額定絕緣電壓 （Ｖ） 交流 600 1000
2.額定工作電壓 主電路 交流 380 660
輔電路 交流 380 220 24
直流 220 110
3.額定頻率 ?。℉Z） 50（60）
4.水平母線額定電流 ?。ˋ） ≤4000
5.垂直母線額定電流 ?。ˋ） 1000
6.額定峰值耐受電流 （KA） 105（176）
7.額定短時耐受電流 ?。↘A） 50（80）
8.防護等級 ?。↖S） IP3l0 IP4l0 |
| 結構特點 |
1.主構架采用8MF型開口型鋼，型鋼的二側面部分分別有模數為20mm和100mm的φ9.2mm的安裝孔，內部安裝靈活方便。
2.主構架裝配形式設計為兩種，全組裝式結構和部分（側柜和模梁）焊接式結構，供用戶選擇。
3.裝置的各功能室相互隔離，其隔室分為功能單元室、母線室和電纜室。各室的作用相對獨立。
4.水平母線采用柜后平置式排列方式，以增強母線抗電動力的能力，是使裝置的主電路具備高短路度能力的基本措施。
5.電纜隔室的設計使電纜上下進出均十分方便。 |

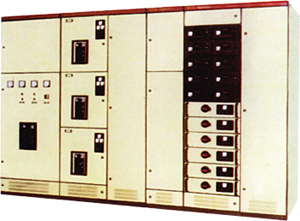

產品展示
