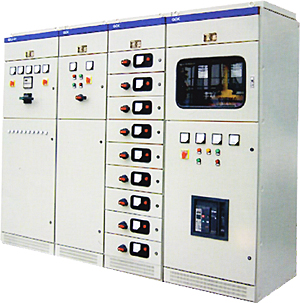

| GCL/GCK系列-低壓抽出式開關設備 | | |
| 產品概述 |
本系列裝置由動力配電中心（PC）和電動機控制中心（MCC）二部分組成適用于發電廠、變電站、工礦企業等電力用戶作為三相交流50~60HZ，工作電壓至660V，工作電流至4000A的配單系統中，作為動力配電，電動機控制及照明等配電設備的電能轉換分配控制之用。
本系統產品具有分?jǐn)嗄芰Ω撸瑒?dòng)熱穩定性能好、結構、合理、電氣方案切合實際、系列性、通用性強、各種方案單元任意組合，一臺柜體容納的回路較多，節省占地面積，外形美觀，防護等級高、安全可靠、維護方便等優點。
本系列產品符合IEC439標準，符合GB/T7251《低壓成套開關設備》標準和ZBK36001《低壓抽出式成套開關設備》標準。 |
| 使用環境條件 |
1.戶內使用
2.海拔高度不超過2000m
3.環境溫度不超過+40℃，不低于-5℃。
4.空氣相對濕度在濕月的月平均相對濕度為90%。
5.無顯著搖動和沖擊振動的地方，其安裝傾斜度不大于5度。
6.無爆炸危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體和塵埃，包括到點塵埃。
7.沒有雪雨侵襲的地方。 |
| 主要技術參數 |
1.額定工作電壓 （Ｖ） 380~660
2.母線額定工作電流 ?。ˋ） 4000
3.母線短時耐受電流（IS）有效值（KA） 50
4.母線峰值耐受電流 ?。↘A） 105
5.外殼防護等級 ?。↖P） 30 40 |
| 結構特點 |
| 本產品結構是用型材組合成型，具有重量輕、強度大的特點。柜體內由幾部分組成，上端是主母線室、互感器室，前部分功能單元室均為抽屜室，有三個位置，即工作位置、試驗位置、分離位置。在檢修開關時可將抽屜取出，也可將同類型的抽屜換上繼續送電。進線柜、母聯柜均為一個抽屜，其它類型的柜均為混合安裝若干個抽屜，每個隔室都有金屬隔板分開，運行安全可靠，防止事故電弧的擴大，外殼的防護等級為IP30，主開關與門有機械聯鎖，人身安全和可靠送電。 |
